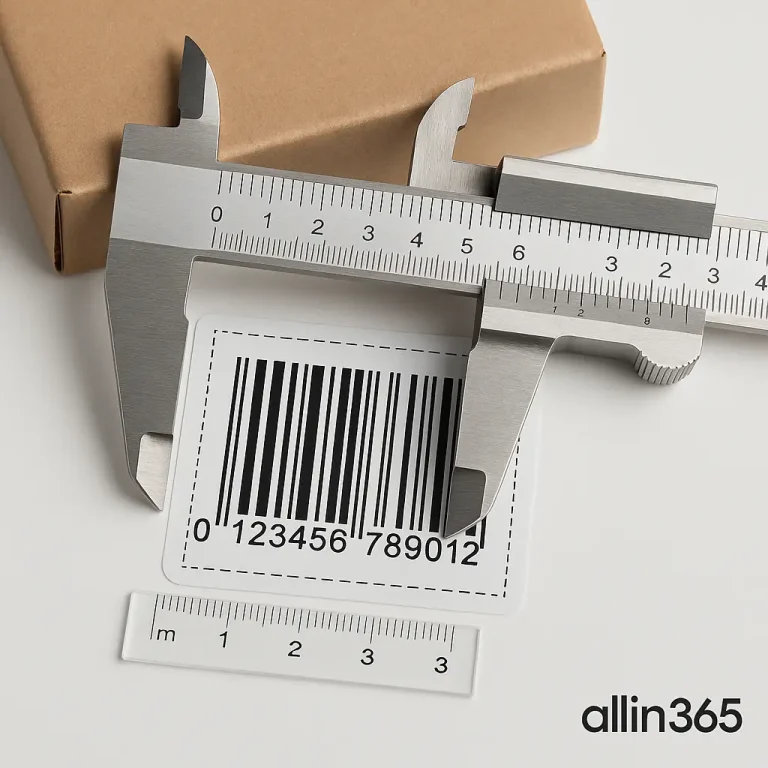

راهنمای ابعاد و دایکات لیبل برای اسکن بدون خطا
اگر بارکد یکبار هم اسکن نشود، کل صف/عملیات کند میشود. ریشهٔ بیشتر خطاها نه در «اسکنر بد» بلکه در ابعاد غلط بارکد، حاشیههای ناکافی و دایکات نامناسب است. راهنمای ابعاد و دایکات لیبل برای اسکن بهجای تئوری صرف، با چکلیستهای اجرایی بهت میگوید چطور لیبل را از مرحلهٔ طراحی تا اپلیکیشن، برای اسکن بینقص آماده کنی.
از سه اصل طلایی شروع میکنیم: X-Dimension درست (عرض باریکترین المان نماد)، Quiet Zone استاندارد (حاشیهٔ ساکتِ روشن اطراف نماد) و کنتراست بالا. بعد سراغ زاویهٔ نصب (picket fence / ladder)، انحنا و قوس ظرف، دایکات، گپ و رادیوس گوشهها، لاینر و سنسورها، و در نهایت تستهای میدانی میرویم.
X-Dimension (عرض المان باریک)؛ تصمیمی که همهچیز را میبرد
X-Dimension تعیین میکند بارکد «چقدر ریز» چاپ شود. هرچه X کوچکتر، ریسک ازدسترفتن لبهها در چاپ حرارتی و تیرگی/نشت مرکب بیشتر. برای چاپهای 203dpi، X پیشنهادی 0.33 میلیمتر (حدود 13mil) نقطهٔ امنی است؛ اگر 300dpi داری و متنت ریز است، میتوانی تا حدود 0.25mm پایین بیایی، اما فقط بعد از تست اسکن واقعی.
یادت باشد X فقط تابع چاپ نیست؛ فاصله و نوع اسکنر هم دخیلاند. بارکدهای لجستیکیِ دوربرد به X بزرگتر (خوانایی بهتر از فاصله) نیاز دارند. در مقابل، POS نزدیکبرد میتواند با X کوچکتر هم کار کند—البته به شرط رعایت Quiet Zone و کیفیت چاپ.
Quiet Zone (حاشیهٔ ساکت)؛ نفسِ بارکد
Quiet Zone نوار روشنِ بدون متن/گرافیک در دو طرف نماد است؛ اسکنر از آن میفهمد بارکد کجا شروع/تمام میشود. قانون عملی: برای نمادهای GS1-128 حداقل ۱۰×X در هر سمت بگذار. برای خانوادهٔ EAN/UPC هم حداقلهای مضربی از X است؛ امنترین رویکرد این است که در چپ و راست، حاشیه را سخاوتمندانهتر از حداقلها در نظر بگیری.
هرچیز مزاحم در Quiet Zone—خط برش، راهنما، لوگو، زمینهٔ تیره—نرخ خطا را بالا میبرد. اگر پسزمینهٔ بستهبندی شلوغ است، یک پنجرهٔ سفید زیر نماد بگذار تا کنتراست تثبیت شود.
ارتفاع نماد (Bar Height) و کنتراست
بارکد «قدکوتاه» در محیطهای واقعی بیشتر خطا میدهد. ارتفاع کافی باعث میشود اسکنر حتی با کمی کجی/لرزش، خطوط را کامل ببیند. کنتراست را با پسزمینهٔ روشن و پیشزمینهٔ تیره حفظ کن؛ روی مواد شفاف/رنگی، حتماً از زیرچاپ سفید یا پنجرهٔ سفید استفاده کن.
اگر طرح گرافیکی نزدیک نماد داری، فاصلهٔ ایمن ایجاد کن. فونتها و پترنهای ریز کنار نماد میتوانند توسط اسکنر بهعنوان نویز دیده شوند و باعث «نصفهخوانی» شوند.
لیبل حرارتی مستقیم (Direct Thermal): راهنمای کامل | allin365
جهتگیری چاپ و نصب: Picket Fence یا Ladder؟
در لیبلهای رول، اگر بارکد را عمود بر جهت حرکت چاپ کنی (picket fence)، واتسادی/لرزش کمتر روی عرض خطوط تأثیر میگذارد و لبهها تمیزتر میشوند. حالت ladder (خوابیده) در چاپ حرارتیِ سرعتبالا بیشتر در معرض اعوجاج عرضی است—خصوصاً وقتی ریبون چروک بخورد.
در نصب روی محصول، ترجیح بده الگوهای عمودی (picket fence) نسبت به خط افق قرار گیرند تا اسکنرهای خطی/نقطهای راحتتر بخوانند. البته قاعدهٔ آهنین نیست؛ روی قوطیهای بسیار خمیده گاهی ladder بهتر مینشیند. همیشه روی ظرف واقعی تست کن.
سطح خمیده، قوس و «Wrap» دور ظرف
بارکد روی سطح خیلی خمیده دچار فشردگی/کشیدگی بصری میشود و Quiet Zone مؤثر را از بین میبرد. اگر قوس زیاد است، عرض بارکد را کم و ارتفاع را حفظ کن یا نماد را در ناحیهای با انحنای کمتر قرار بده. برای لیبلهای «Wrap-around» روی بطری، مراقب باش Quiet Zone وارد درز اتصال یا شکست قالب نشود.
روی ظروف فشاری (squeezable)، تغییر شکل مداوم میتواند به «تا شدن» نماد منجر شود.ابعاد و دایکات لیبل برای اسکن در این سناریو، فاصلهٔ ایمن از نواحی فشار بده و روی فیلمهای منعطف چاپ کن؛ بارکد را نزدیک نواحی سفتتر ظرف بگذار.
برای مشاوره و خرید لیبل با عالین365 تماس بگیرید.
دایکات: رادیوس گوشه، گپ، پیچش و تلرانس
راهنمای ابعاد و دایکات لیبل برای اسکن گوشههای تیز زودتر بلند میشوند و Quiet Zone را قربانی میکنند. یک رادیوس ۱–۲ میلیمتری در گوشهها معمولاً رفتار لبه را پایدار میکند. گپ بین لیبلها در رول (Label Gap) را برای سنسورهای اپلیکاتور معمولاً ۲–۳ میلیمتر بگیر تا تشخیص/رهاسازی دقیق باشد.
تلرانس دایکات را با ابعاد بارکد هماهنگ کن: اگر دایکات ±۰.5mm بازی دارد، Safe Area دور نماد را به همان اندازه افزایش بده تا Quiet Zone در لبهها خورده نشود. برای خطوط سرعتی، «تیغ + فشار + لاینر» را باهم تنظیم کن تا نیمبرش دقیق و یکنواخت باشد.
سنسورخوانی اپلیکاتور: Gap / Notch / Black Mark
اپلیکاتورها معمولاً با Gap (فضای خالی)، Notch (شکاف) یا Black Mark (مارک تیرهٔ پشت لاینر) لیبل را تشخیص میدهند. انتخاب هر کدام روی پِیچ (Pitch) لیبلها و طرح دایکات اثر میگذارد. اگر زمینهٔ مدیای تو تیره است و Gap بهسختی تشخیص داده میشود، Black Mark روی لاینر گزینهٔ مطمئنتری است.
«Label Across / Label Around» را از ابتدا با تأمینکننده هماهنگ کن تا جهتگیری بارکد با سنسور اپلیکاتورت همجهت باشد. تلرانس پوزیشن سنسور را با Safe Area نماد جمع بزن تا Quiet Zone در بدترین حالت هم نقض نشود.
لاینر، کر (Core)، قطر رول و سازگاری ماشین
جزئیات بهظاهر کوچک—مثل قطر هسته (۱ اینچ/۳ اینچ) یا حداکثر قطر رول—اگر با دستگاهت سازگار نباشند، همهٔ برنامه را بههم میریزند. همینطور سمت پوشش جوهر ریبون (CSO/CSI) و مسیر عبور رسانه در چاپگر، روی یکنواختی چاپ و نبودِ چروک اثر دارند.
برای سرعتهای بالا، لاینر فیلمی (مثلاً PET) بهخاطر پایداری ابعادی، جدایش یکنواختتری میدهد و «کَندن» دقیقتر است. در مقابل، لاینر کاغذی اقتصادیتر است و برای کارهای دستی/نیمهدستی کافی.
لیبل سردخانهای (Deep Freeze): انتخاب چسب و تست میدانی | allin365
چاپ و رزولوشن: 203dpi یا 300dpi؟
برای اغلب بارکدهای خطی، 203dpi کفایت میکند—به شرط انتخاب X مناسب (مثلاً ~0.33mm) و رعایت Quiet Zone. اما اگر نماد ریز، متن ظریف یا DataMatrix/QR کوچک داری، 300dpi کیفیت لبهها و نرخ اسکن را محسوس بهتر میکند.
تنظیمات سرعت و Darkness را با تست «اسکن واقعی» کالیبره کن. سرعت خیلی بالا یا Darkness کم، کنتراست را میزند؛ Darkness زیاد هم میتواند به پهنشدن خطوط و از بینرفتن تناسب X منجر شود. همیشه چند رول آزمایشی را قبل از تیراژ بگیر.
طراحی؛ Safe Area، پنجرهٔ سفید و همنشینی عناصر
اطراف بارکد یک Safe Area علاوهبر Quiet Zone نگهدار تا حاشیهٔ چاپ/برش و نوسان دایکات را پوشش دهد. عناصر بصری تند (لوگو، پترن، متن ریز) را از این محدوده دور نگهدار. اگر زمینهٔ بستهبندی تیره یا طرحدار است، پنجرهٔ سفید زیر نماد بگذار.
در لیبلهای شفاف یا نیمهشفاف، زیرچاپ سفید با دقت کنترل شود تا هالهٔ روشن از Quiet Zone بیرون نزند. بهتر است پنجرهٔ سفید کمی بزرگتر از نماد باشد اما هنوز داخل Safe Area بماند.
اپلیکیشن روی محصول: دما، فشار، تمیزی سطح
حتی بهترین طراحی هم روی سطح کثیف/مرطوب میبازد. پیش از نصب، سطح را تمیز و خشک کن. فشار یکنواخت حین اپلیکیشن باعث میشود حباب هوا نماند و Quiet Zone واقعاً «روشن» بماند (زیرحبابها، رنگ زمینه بالا میزند و اسکنر را گیج میکند).
اگر دمای محیط خیلی پایین است، ** Application Temp چسب** را رعایت کن؛ چسبندگی اولیهٔ کم باعث «برگشت لبه» میشود و Quiet Zone را قربانی میکند. در زنجیرهٔ سرد، چند دقیقه فرصت «نشست» قبل از ورود به تونل فریزر بده.
تست میدانی قبل از تیراژ: کوتاه و کافی
یک پروتکل سبک اما محکم داشته باش: ۱) اسکن با اسکنر دستی و موبایل در چند فاصله و زاویه؛ ۲) آزمون سایشی ملایم روی چاپ؛ ۳) اگر وارد سردخانه/محیط مرطوب میشود، یک دور Condensation (از سرما به گرما) و اسکن فوری؛ ۴) بررسی لبهها بعد از ۲۴–۴۸ ساعت.
اگر خروجی برای لجستیک است، چند نمونه را با پالتبندی واقعی در قفسهٔ انبار/حمل تست کن تا خطوخشها، سایش و برخوردها را شبیهسازی کرده باشی. هر ایراد کوچک در ابعاد/دایکات در این مرحله خودش را سریع نشان میدهد.
خطاهای رایج و رفع سریع (روایت اجرایی)
Quiet Zone کم؟ لیبل را کمی بزرگتر کن یا چیدمان را عوض کن—هرگز نماد را صرفاً ریز نکن چون X کوچکتر یعنی ریسک چاپ/اسکن بیشتر. بارکد قدکوتاه؟ ارتفاع را بالا ببر؛ این ارزانترین «بیمه» برای اسکن مطمئن است.
مشکل روی سطح خمیده؟ عرض نماد را کم و ارتفاع را نگهدار یا نماد را منتقل کن به ناحیهٔ کمقوس. چاپ کمرنگ یا لبههای پَر؟ سرعت را کم کن، Darkness را بهصورت مرحلهای بالا ببر و اگر لازم شد به 300dpi برو. چروک ریبون دیدی؟ مسیر، تنش رول و فشار هد را تنظیم کن.
چکلیست اجرایی (همین امروز قابلاستفاده)
-
X-Dimension را بر اساس dpi و سناریوی اسکن انتخاب کن (برای 203dpi حدود 0.33mm امن است).
-
Quiet Zone را سخاوتمندانه و مستقل از Safe Area تعریف کن.
-
ارتفاع نماد را کم نکن؛ اگر جا تنگ است، عرض را کم و ارتفاع را حفظ کن.
-
جهتگیری چاپ/نصب را با خط تولید هماهنگ کن (picket fence ترجیحی).
-
رادیوس گوشه، گپ و تلرانس دایکات را با Safe Area جمع ببند.
-
سنسور اپلیکاتور (Gap/Notch/Black Mark) را از ابتدا انتخاب و تست کن.
-
پنجرهٔ سفید یا زیرچاپ سفید را روی زمینههای شلوغ/تیره لحاظ کن.
-
تست اسکن/سایش/میعان را پیش از تیراژ انجام بده.
